Electrodo Total Ground TG-30AB - Corriente Máxima · Filtro y Compuesto H2ohm | 30 Amp · Alta Durabilidad y Precisión
Modelo: TG-30AB
| Piezas | Precio Unitario |
|---|---|
| 1-2 | $3,589.00 |
| 3-5 | $3,567.00 |
| 6-10 | $3,546.00 |
| 11-15 | $3,524.00 |
| 16 o más | $3,503.00 |
Más Información
Electrodo de puesta a tierra TOTAL GROUND TG-30AB para sistemas de energía confiables
El electrodo de puesta a tierra TOTAL GROUND modelo TG-30AB es una solución profesional para instalaciones eléctricas y sistemas de energía. Fabricado con cobre electrolítico altamente conductivo y diseñado para ofrecer una resistencia mínima, garantiza seguridad y durabilidad en aplicaciones industriales, residenciales y de telecomunicaciones.
Descripción
- Electrodo: Electrodo de puesta a tierra modelo TG-30AB fabricado en cobre electrolítico tratado para retardar la corrosión y maximizar la conductividad.
- Acoplador de impedancias: Dispositivo de filtración de baja frecuencia LCR integrado con 3 bornes de conexión de 1/2 pulgada para mejorar el rendimiento del sistema.
- Compuesto H2OHM: Mejorador de suelo orgánico, higroscópico y coagulante de humedad, certificado por LAPEM y laboratorio acreditado ante EMA, respetuoso con el medio ambiente.
Los electrodos magnetoactivos incluyen brújula y nivel para asegurar una instalación profesional y precisa.
Aplicaciones
- SITES de cómputo (Consultar Guía de Selección).
- Transformadores (Consultar Guía de Selección).
- Racks de telecomunicaciones.
- Sistemas satelitales.
- Sistemas de radiofrecuencia.
- Sistemas de control industrial.
- Sistemas fotovoltaicos.
Características
- Capacidad de 30 A.
- Fabricado en cobre electrolítico altamente conductivo.
- Diseño en forma delta tubular.
- No requiere mantenimiento preventivo.
- Incluye dispositivo de filtración LCR con borne de conexión de 1/2 pulgada.
- Acoplador de impedancias integrado en la bobina.
- Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones.
- Ideal para instalaciones residenciales o de baja actividad eléctrica.

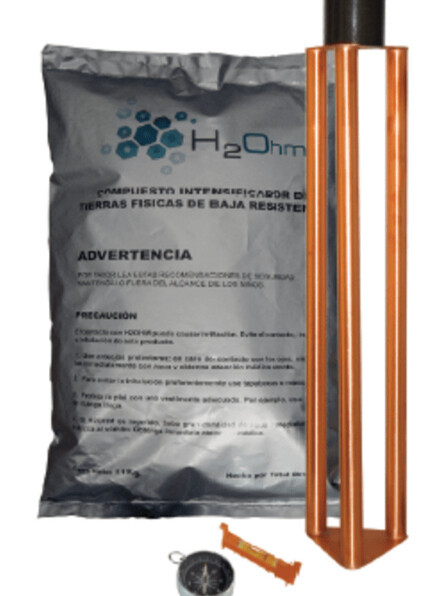

Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG30AB | Electrodo 30 Amp. |
| 1 | H20HM | Saco de 11 Kg de mejorador de suelo. |
| 1 | -- | Brújula y nivel. |
Accesorios complementarios (No incluidos):
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | ANTIOX | Spray protector para conectores. |
| 5 | TGCR11 | Conector de bronce. |
| 2 | TGAB18 | Conector de varilla. |
| 1 | S610 | Registro para electrodo. |
| 1 | SLY286BLK | Cable de cobre recubierto THW-SL calibre 2 AWG. |
| 1 | TGBUSG10 | Barra de unión de 7-7/8" x 2" x 1/4" con aisladores de 1000A de capacidad. |
| 1 | TGBUE10 | Barra de unión y distribución de hilos. |
Preguntas frecuentes
- ¿Este kit de tierra física garantiza 5 ohms de resistencia?
La resistencia del sistema depende directamente de las características del terreno (tipo de suelo, humedad, sales, densidad, compactación, etc.) y del mejoramiento realizado (aplicación de mejoradores químicos, relleno con tierra negra, aumento de profundidad o cantidad de electrodos). Un dimensionamiento adecuado puede reducir significativamente la resistencia, incluso logrando valores cercanos a cero.
- ¿Es necesario colocar las masas auxiliares?
Es recomendable integrar el acoplamiento de masas auxiliares mediante el acoplador de impedancias. Aunque no es obligatorio, su uso reduce significativamente la resistencia total y mejora el rendimiento del sistema. Además, su instalación es requisito para validar la garantía directa de 20 años en los sistemas de puesta a tierra TOTAL GROUND.
Recomendaciones de instalación y uso
- Instalar el electrodo junto con el compuesto mejorador de tierra para asegurar resistencia menor a 2 Ohm en la mayoría de los casos.
- Utilizar la brújula y nivel incluidos para garantizar una instalación profesional y correcta.
- Considerar el acoplamiento de masas auxiliares para mejorar el rendimiento y validar la garantía.
- Realizar un dimensionamiento adecuado según las características del terreno y la aplicación.
- Seguir las normas y estándares EIA/TIA J-STD-607-A y BICSI para instalaciones de telecomunicaciones.
Especificaciones técnicas
| Características | |
| Hygroscopic | |
| Desempeño | |
| Tipo de producto | Kit de conexión a tierra |
| Detalles técnicos | |
| Materiales | Cobre |
| Diseño | |
| Color del producto | Cobre |
